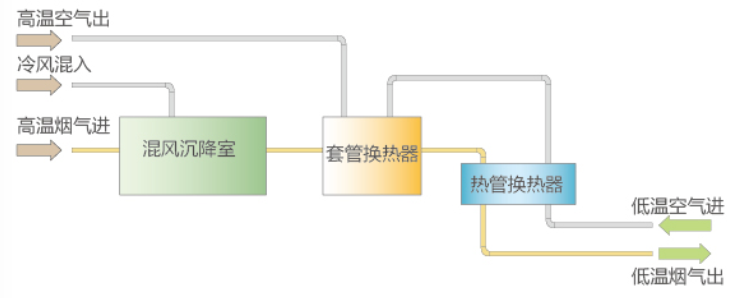

本裝置在煙氣進口處設置了混風室和沉降室,根據陽極爐產生的煙氣波動情況,調節兌入冷風量。煙氣在混風室中與野風充分,熔融態的灰渣降溫后沉降,煙氣中的未完全燃燒物在沉降室內二次燃燒。在沉降室后設置了擾流子+熱管組合式高效換熱設備。前段換熱器防止灰渣在表面沉積,并能夠在高溫下自由膨脹,后段熱管換熱器耐低溫露點腐蝕。設計煙氣進換熱器溫度約為700 度,通過換熱后,出口溫度為180~200度之間,保證設備長期、安全、穩定運行的前提下,充分回收余熱。
|
